折線

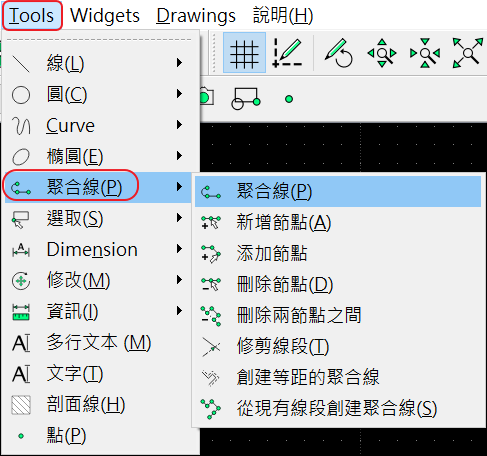

ALT ‣ Tools ‣ 線(L)

../_images/polyline_001.png

聚合線

相接多線段接合成一聚合線.

指令

在指令列指令區輸入: pl ‣ 0,0 ‣ 4,8 ‣ 16,8 ‣ 20,0 ‣ 10,0 ‣Esc

指令列輸入 plEnter 鍵,輸入第一點 0,0Enter 鍵,再輸入第二點 4,8Enter ,輸入第三點 16,8Enter 鍵,再輸入第四點 20,0Enter ,再輸入第五點 10,0Enter 鍵完成線 ,退出按 Esc 完成聚合線

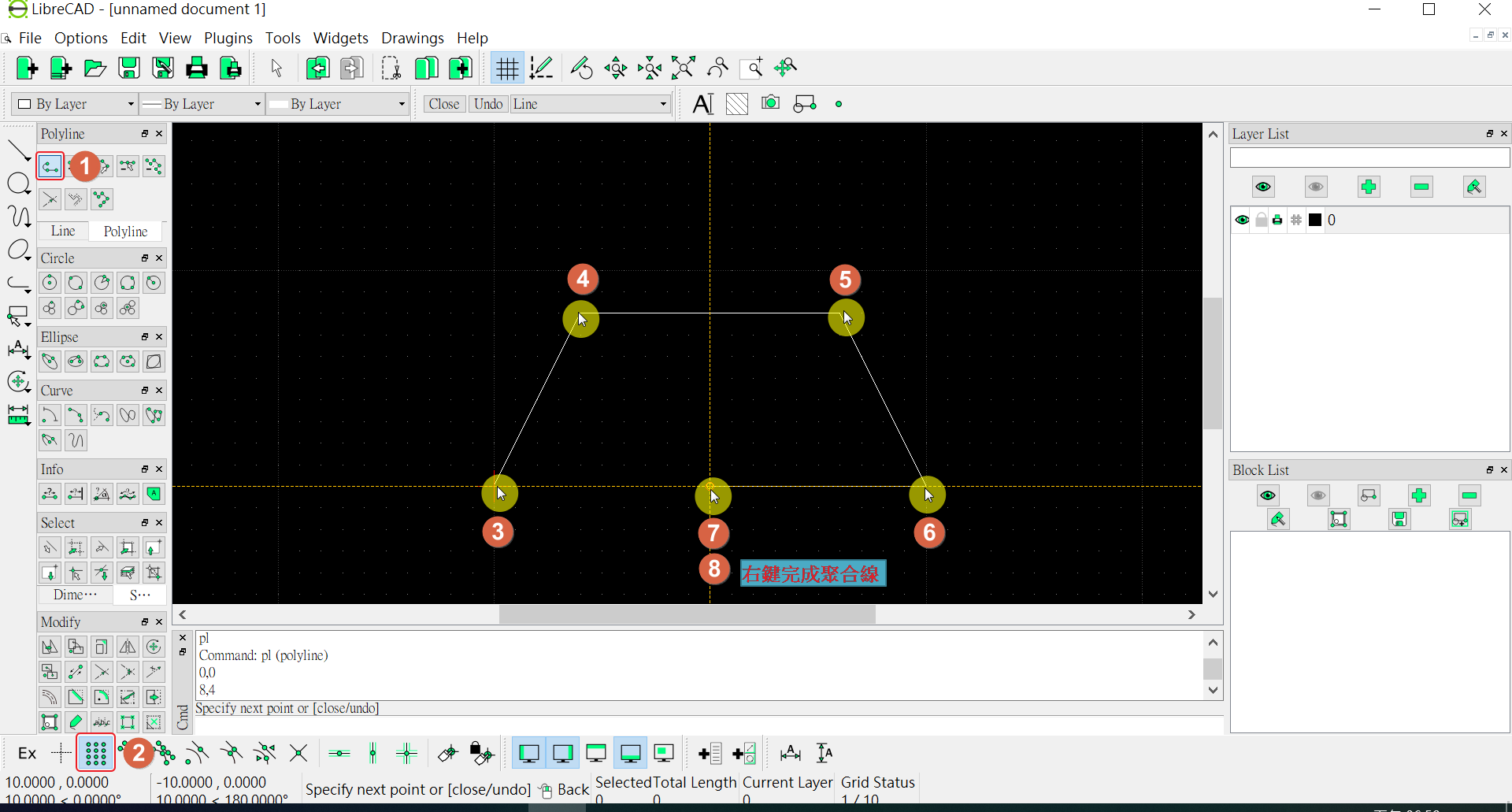

聚合線元件

../_images/polyline_002.png

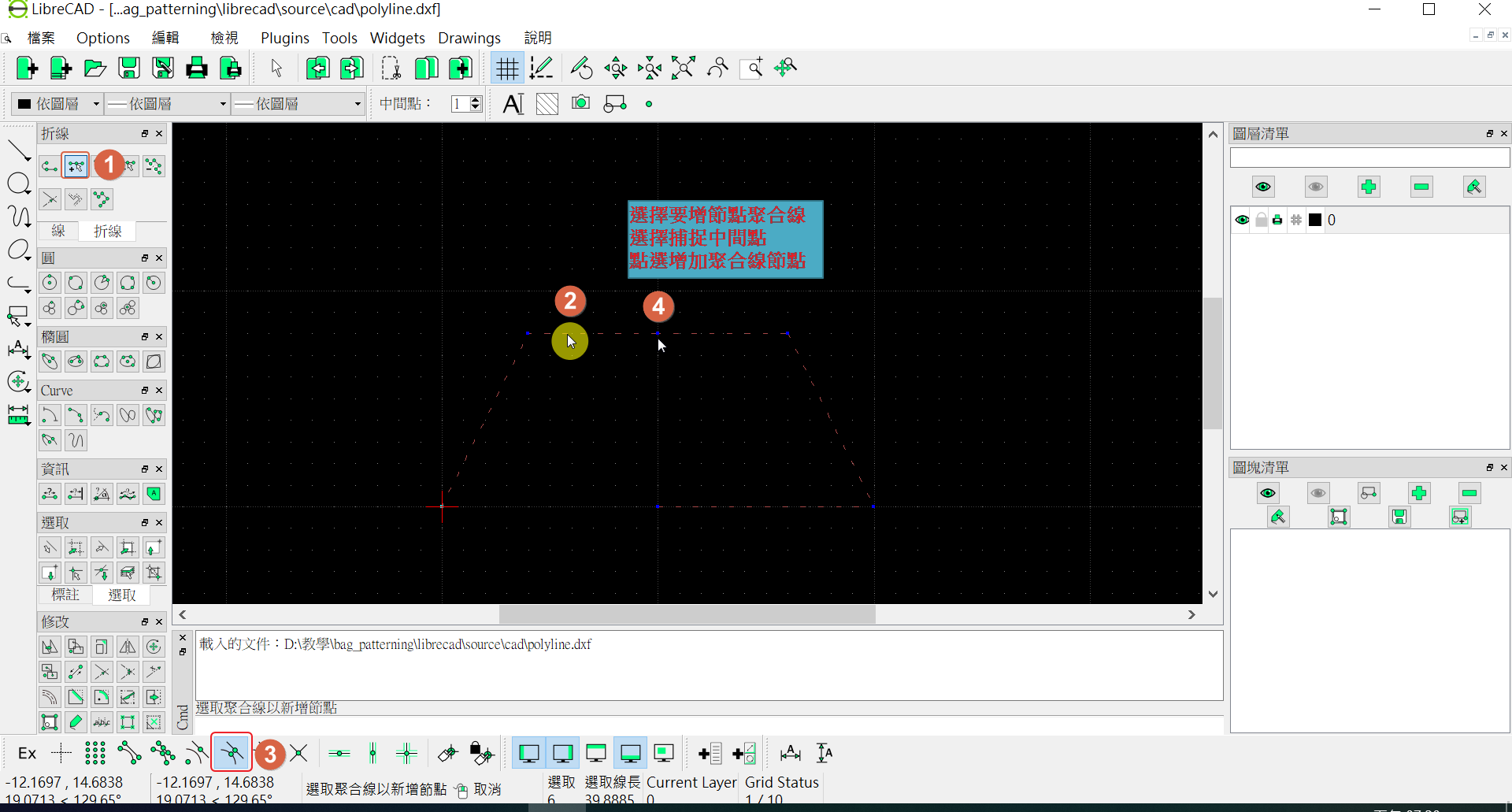

新增節點

在現有的聚合線上新增節點.

../_images/polyline_003.png

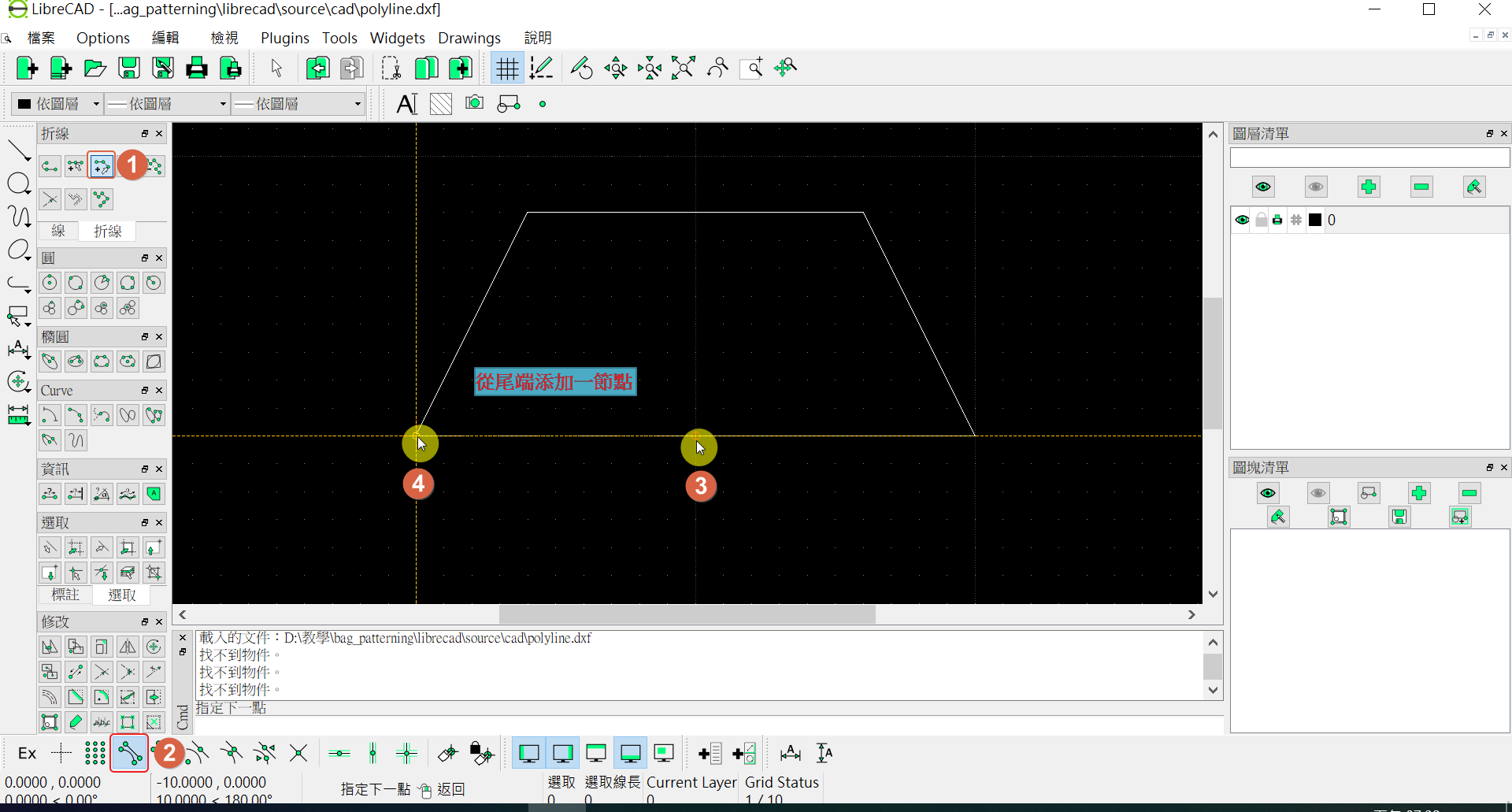

添加節點

在聚合線的頭或尾端添加節點.

../_images/polyline_004.png

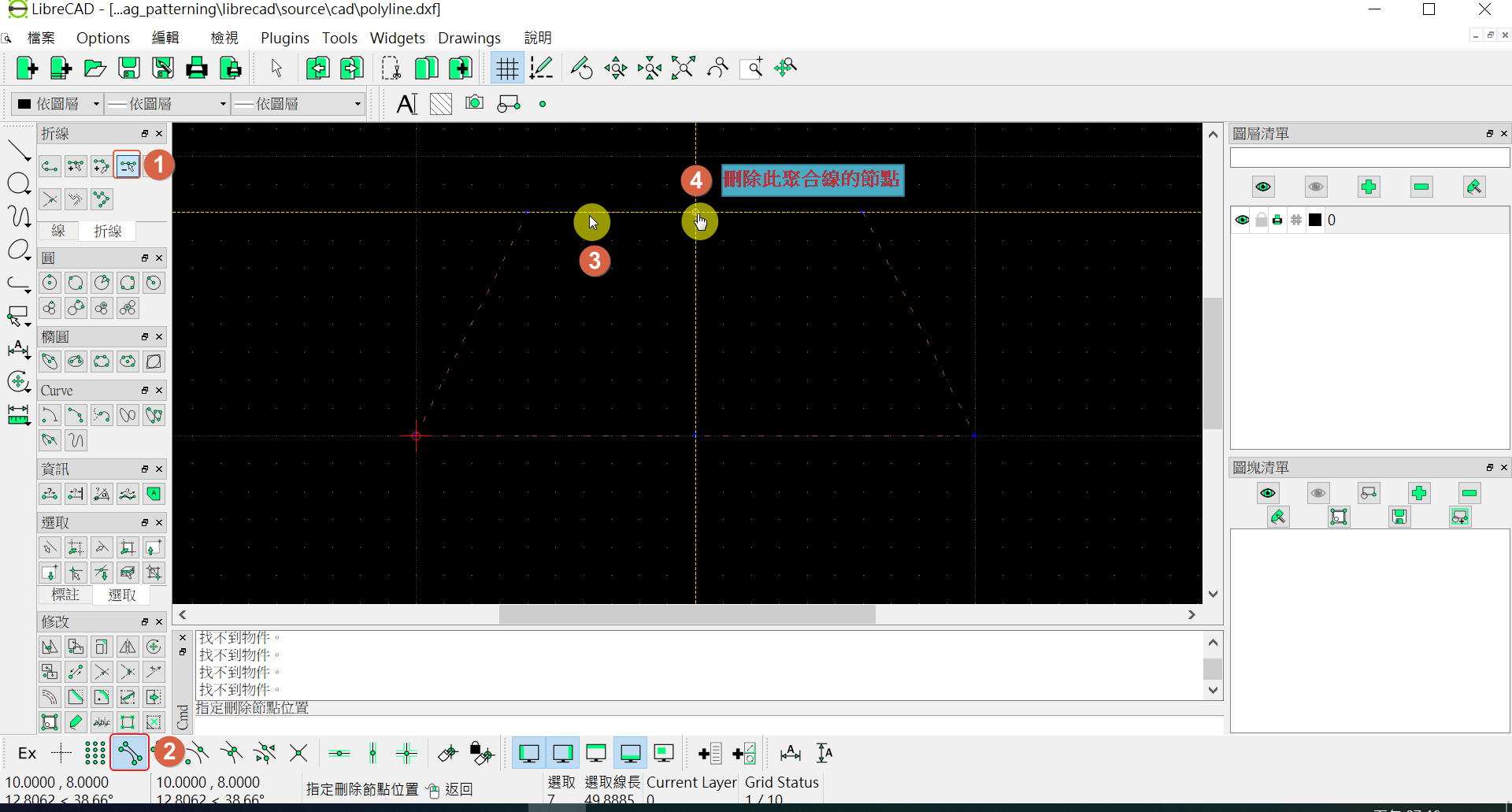

刪除節點

在現有的聚合線上刪除節點.

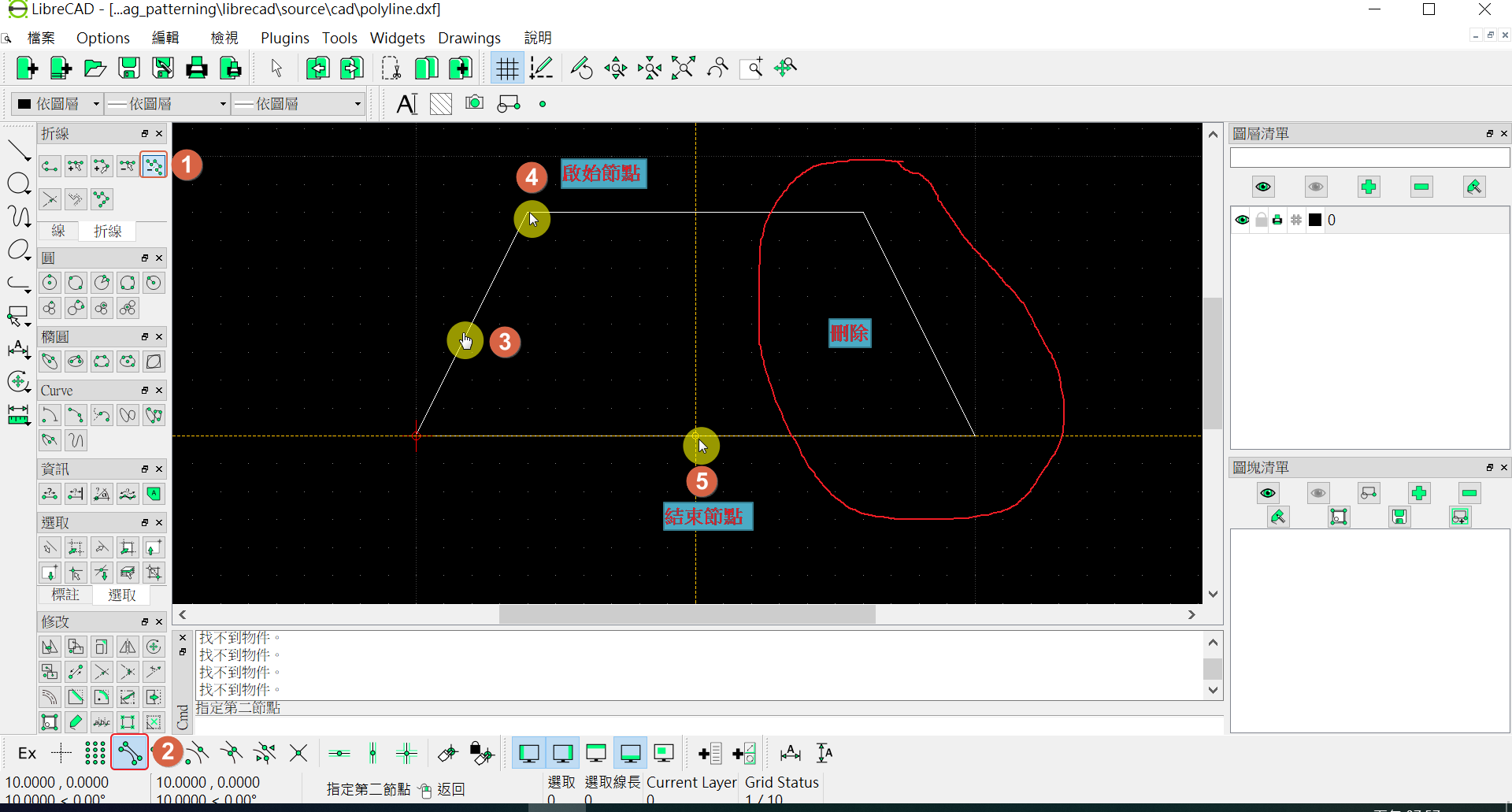

../_images/polyline_005.png

刪除二節點之間

在現有的聚合線上刪除節點.

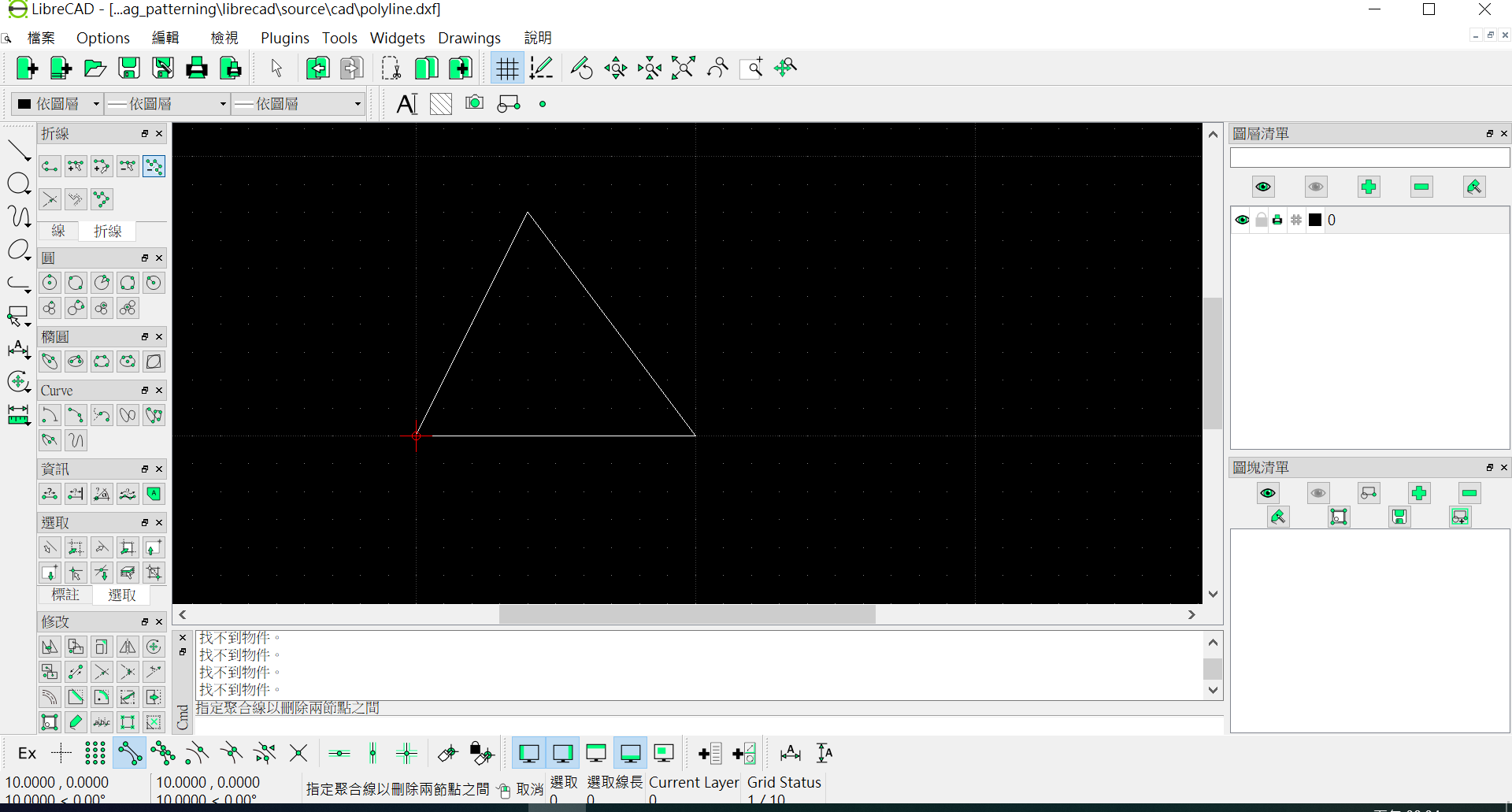

../_images/polyline_006.png
../_images/polyline_007.png

修剪線段

參考修改

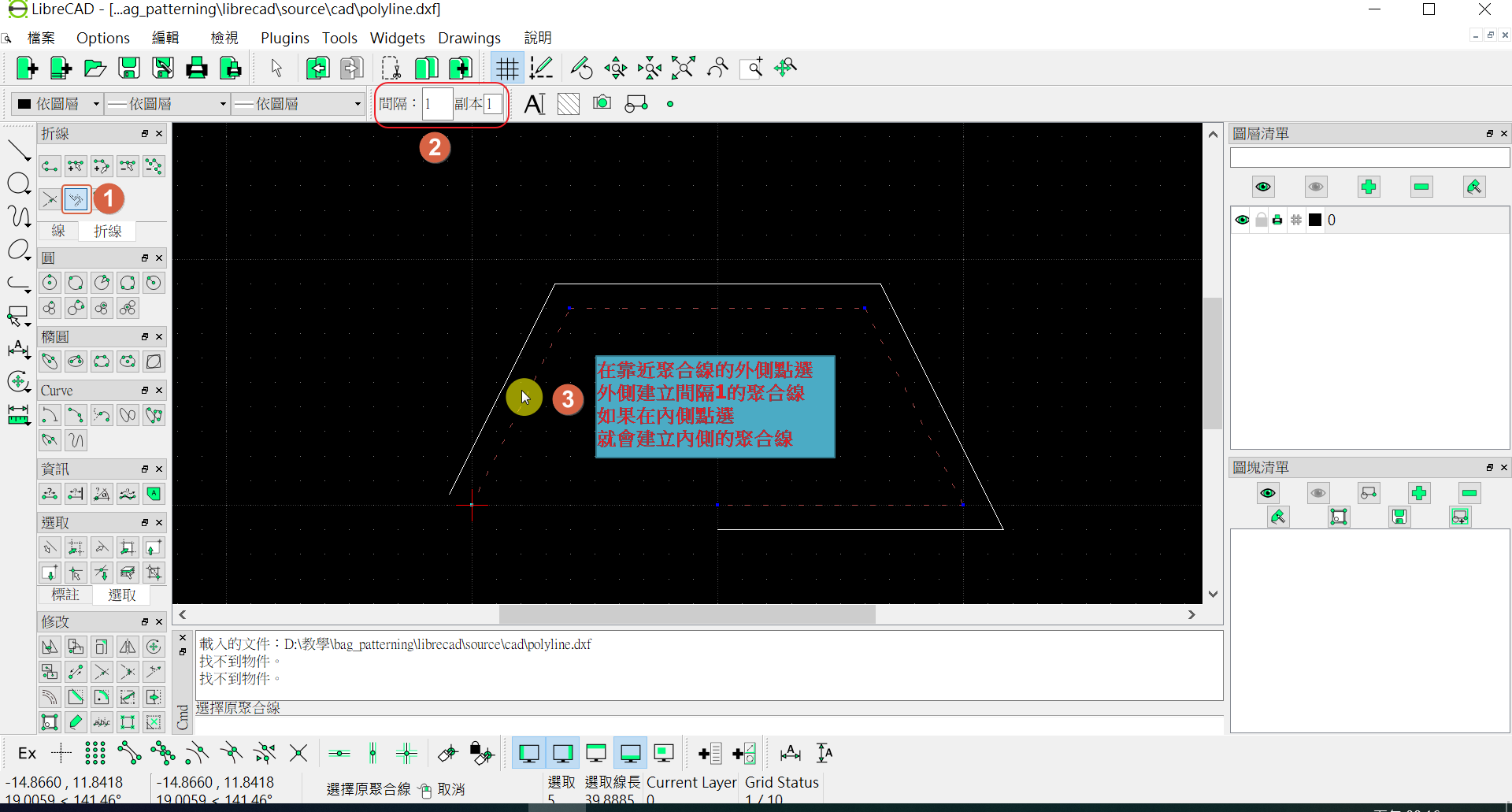

創建等距的聚合線

設定距離大小從現有的聚合線建立.

../_images/polyline_008.png

從現有的線段創建聚合線

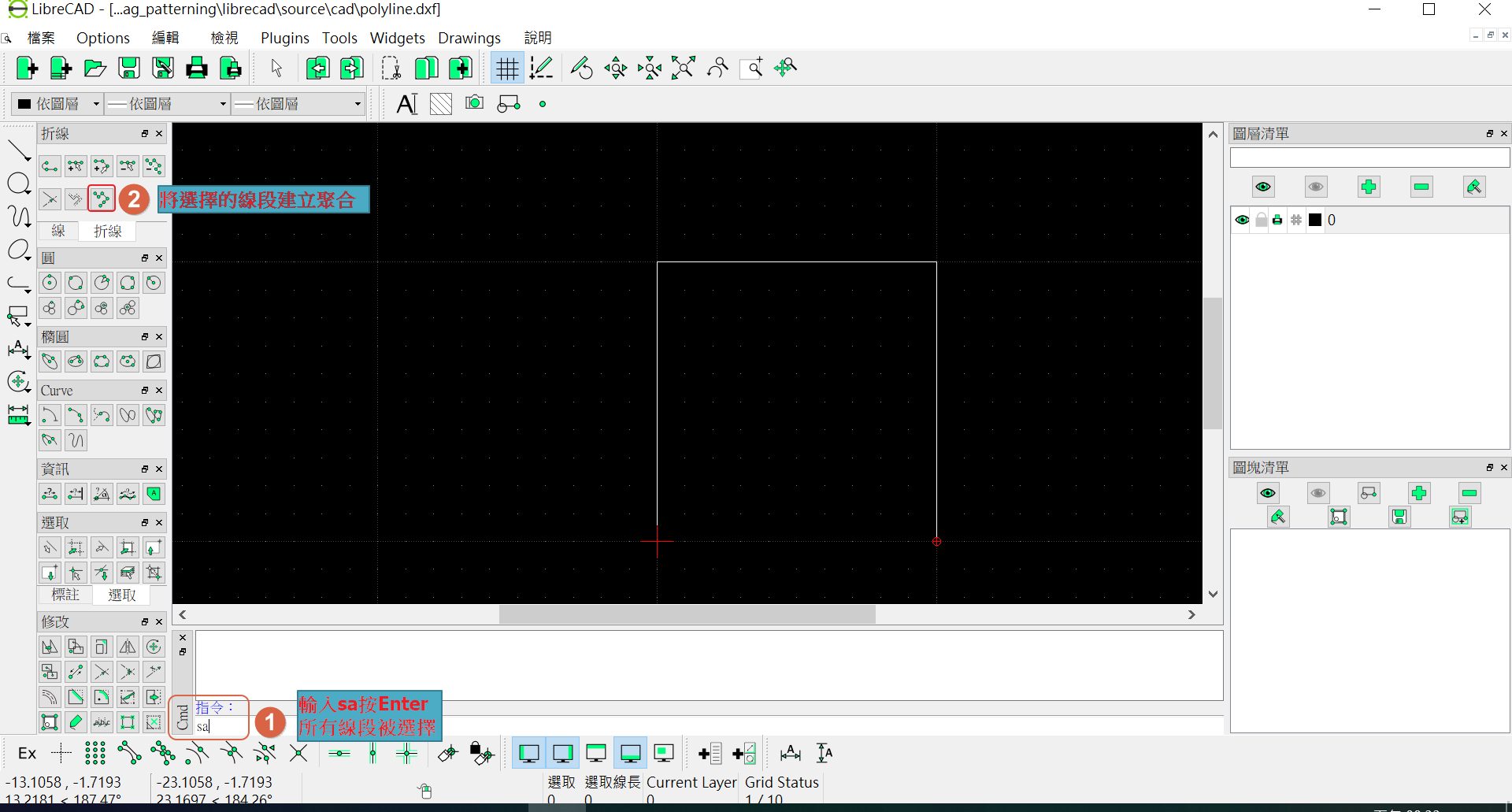

將選擇的線段建立聚合線.

../_images/polyline_009.png

聚合線指令列表

動作 工具 指令
聚合線 polyline pl, polyline
