資訊¶

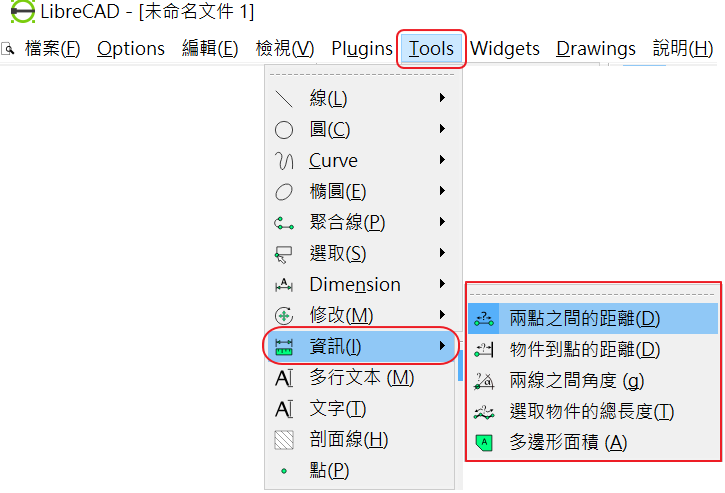

ALT ‣ Tools ‣ 資訊(I)

資訊單元用顯示距離、角度、長度、面積.

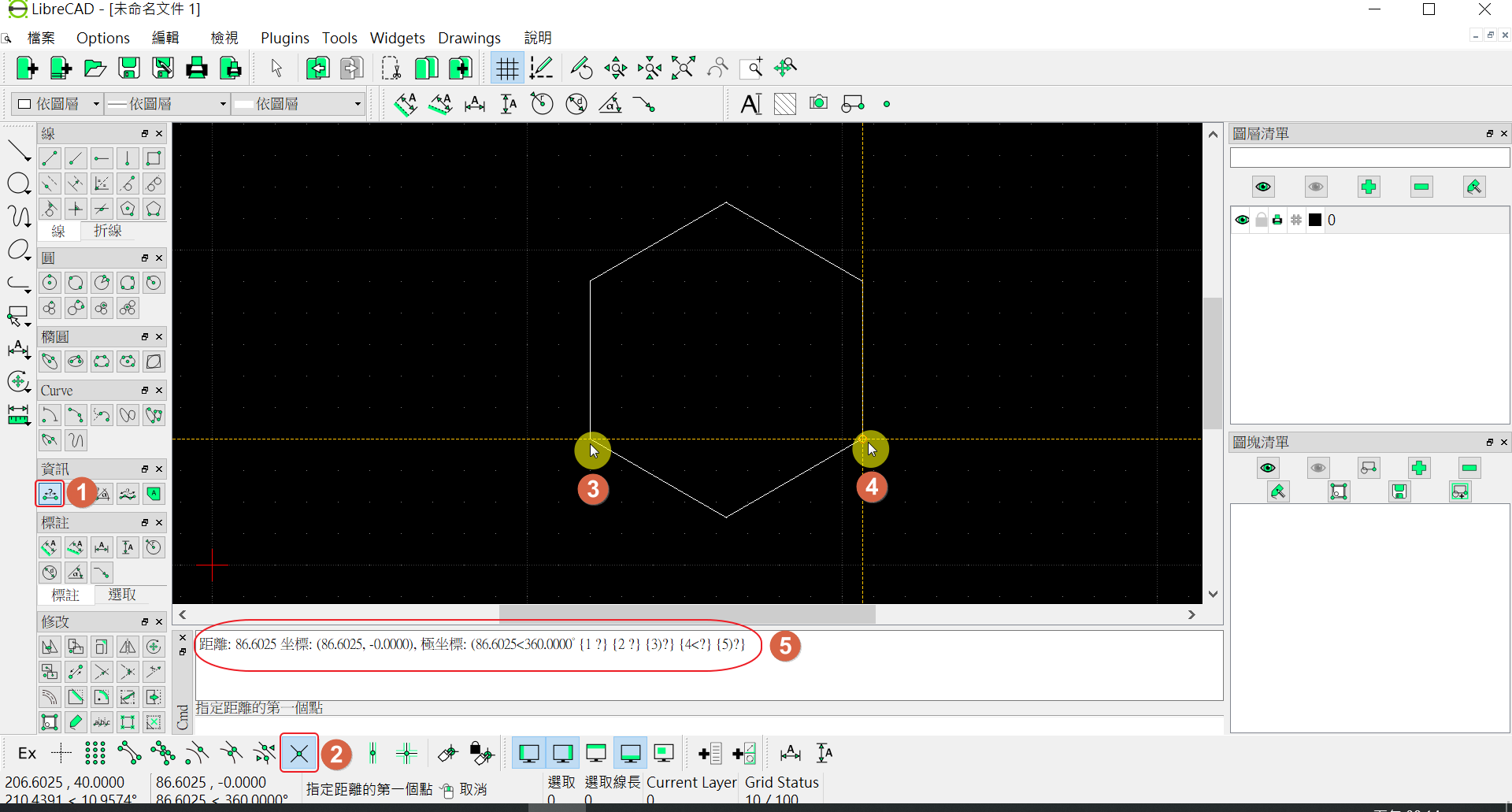

二點之間的距離¶

點選二點顯示二點之間的距離.

指令

在指令列指令區輸入:

si ‣ dpp ‣ 指定距離的第一個點 ‣ 指定距離的第二個點 ‣ ESC

輸入 si 按鍵 捕捉交點模式 ,輸入 dpp 按鍵,點選指定距離的第一個點 滑鼠點選 , ,點選指定距離的第二個點 滑鼠點選 ,指令區顯示距離資訊,按鍵,退出.

二點之間的距離元件

物件到點之間的距離.

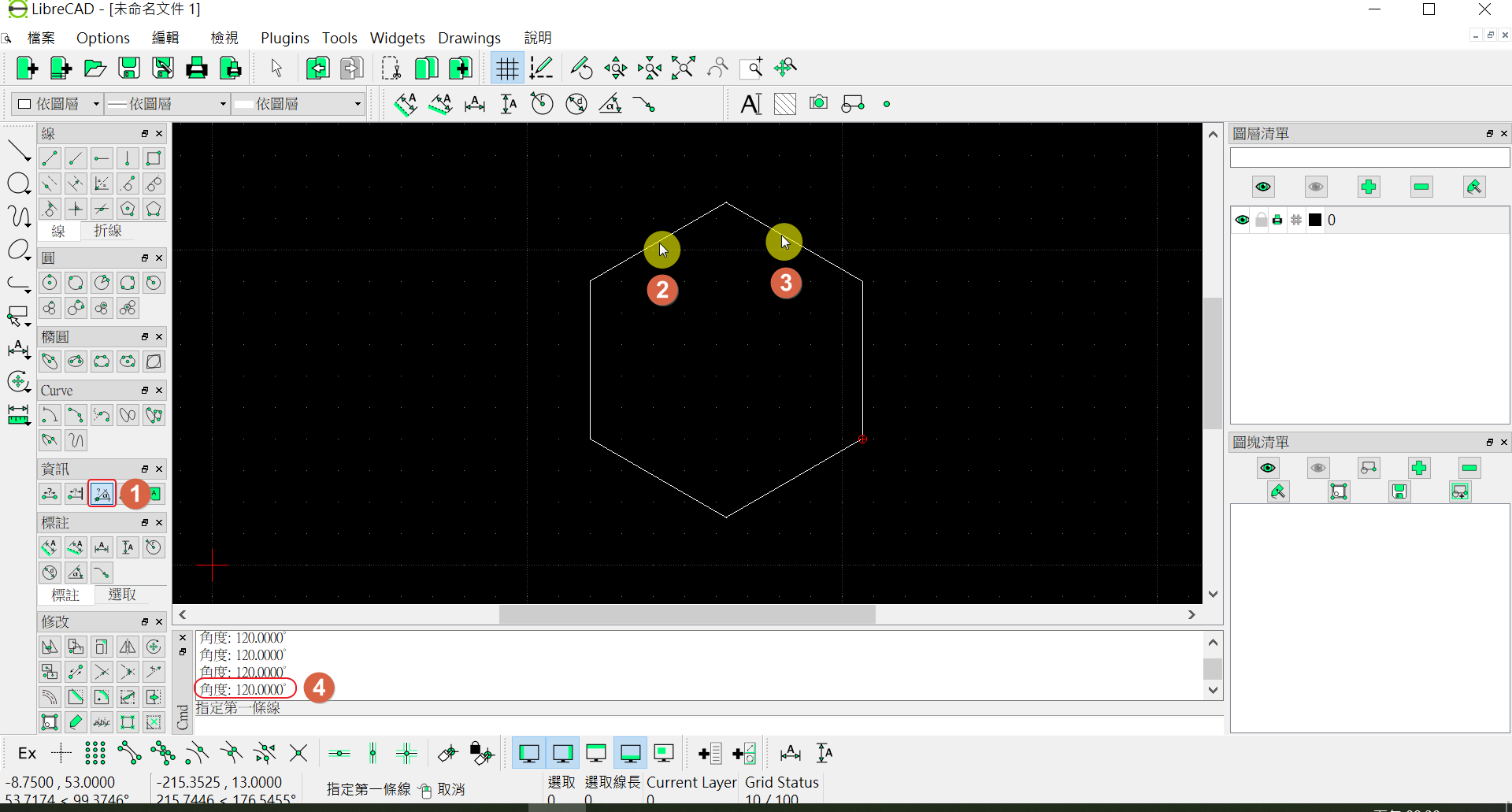

點選二線顯示二線之間的角度.

指令

在指令列指令區輸入:

ang ‣ 指定第一條線 ‣ 指定第二條線 ‣ ESC

輸入 ang 按鍵,點選指定第一條線 滑鼠點選 , ,點選指定第二條線 滑鼠點選 ,指令區顯示角度資訊,按鍵,退出.

二線之間的角度元件

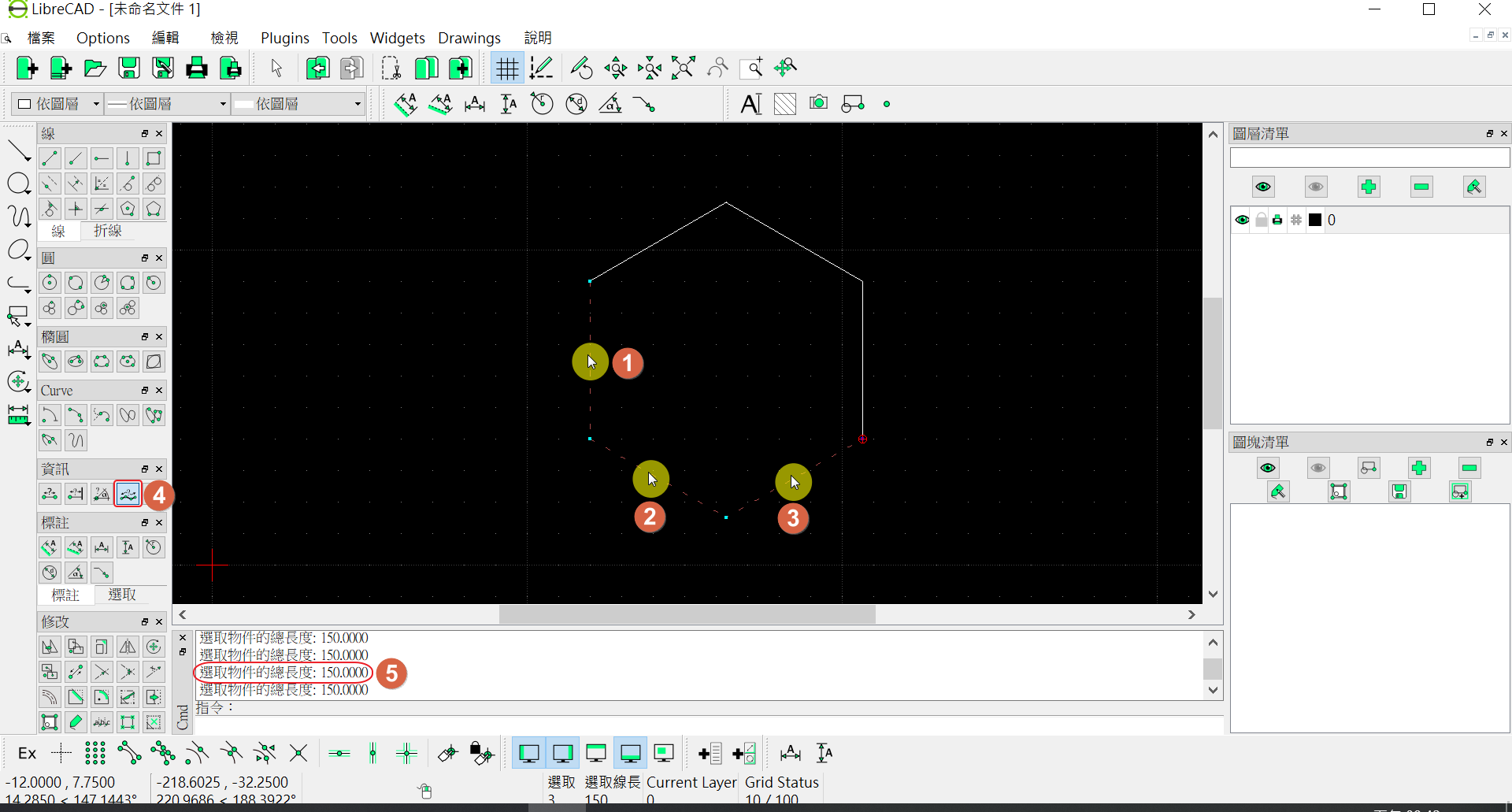

點選物件顯示總長度.

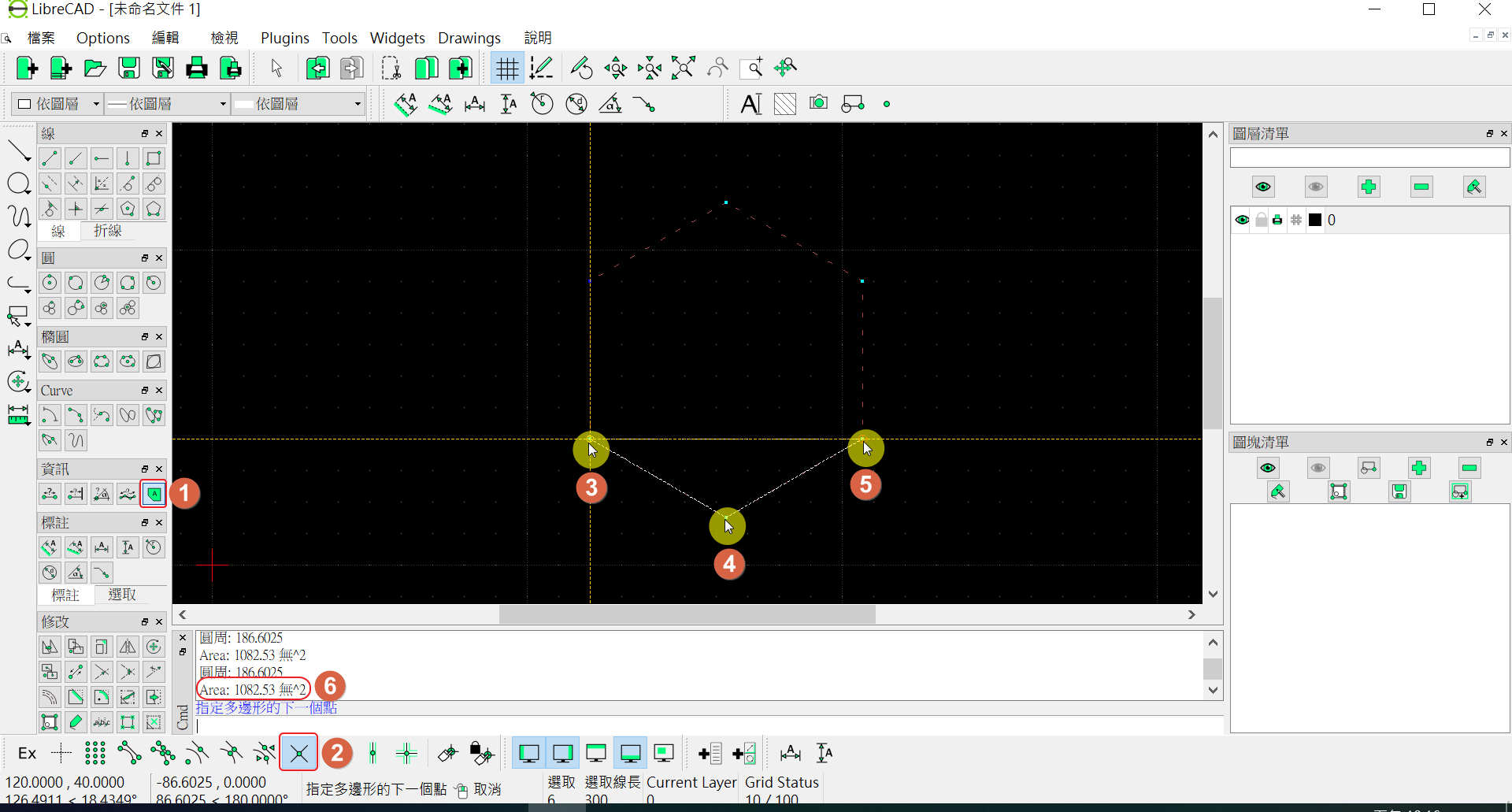

點選三點以上點自動計算面積.

指令

在指令列指令區輸入:

si ‣ ar ‣ 指定多邊形的第一個點 ‣ 指定多邊形的下一個點 ‣ 指定多邊形的下一個點 ‣ ESC

輸入 si 按鍵 捕捉交點模式 ,輸入 ang 按鍵,點選指定多邊形的第一個點 滑鼠點選 , ,點選指定多邊形的下一個點 滑鼠點選 ,點選指定多邊形的下一個點 滑鼠點選 ,指令區顯示面積資訊 三點為面 ,按鍵退出.

多邊形面積元件
