標註

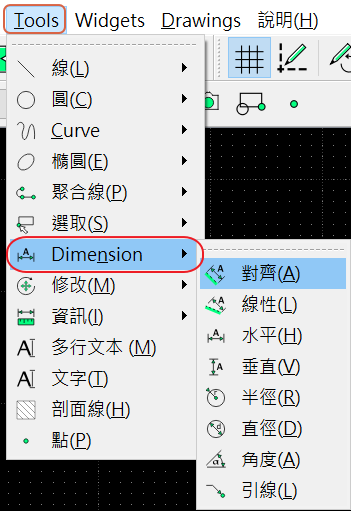

ALT ‣ Tools ‣ Dimension

此單元功能在於尺寸丶角度…等等的標示.

../_images/dimension_001.png

對齊

以二點間的距離及角度作尺寸的標註,通常二點的選擇搭配捕捉端點,尺寸線的位置可以增加格點捕捉.

指令

在指令列指令區輸入:

da ‣ se ‣ 滑鼠移至第一個端點 ‣ 滑鼠移至第二個端點 ‣ sg ‣ 標註線移至適當的位置 ‣ Esc

指令列輸入 da 按 Enter 鍵,進入對齊模式,輸入 se 按 Enter 鍵 捕捉端點模式 ,接下來滑鼠移至要標注的第一點按 Enter 鍵 , 再移至第二點按 按 Enter 鍵 ,接下來輸入 sg 按 Enter 鍵 捕捉格點模式 ,標註線移至適當的位置顯示按 Enter 鍵完成,退出按 Esc .

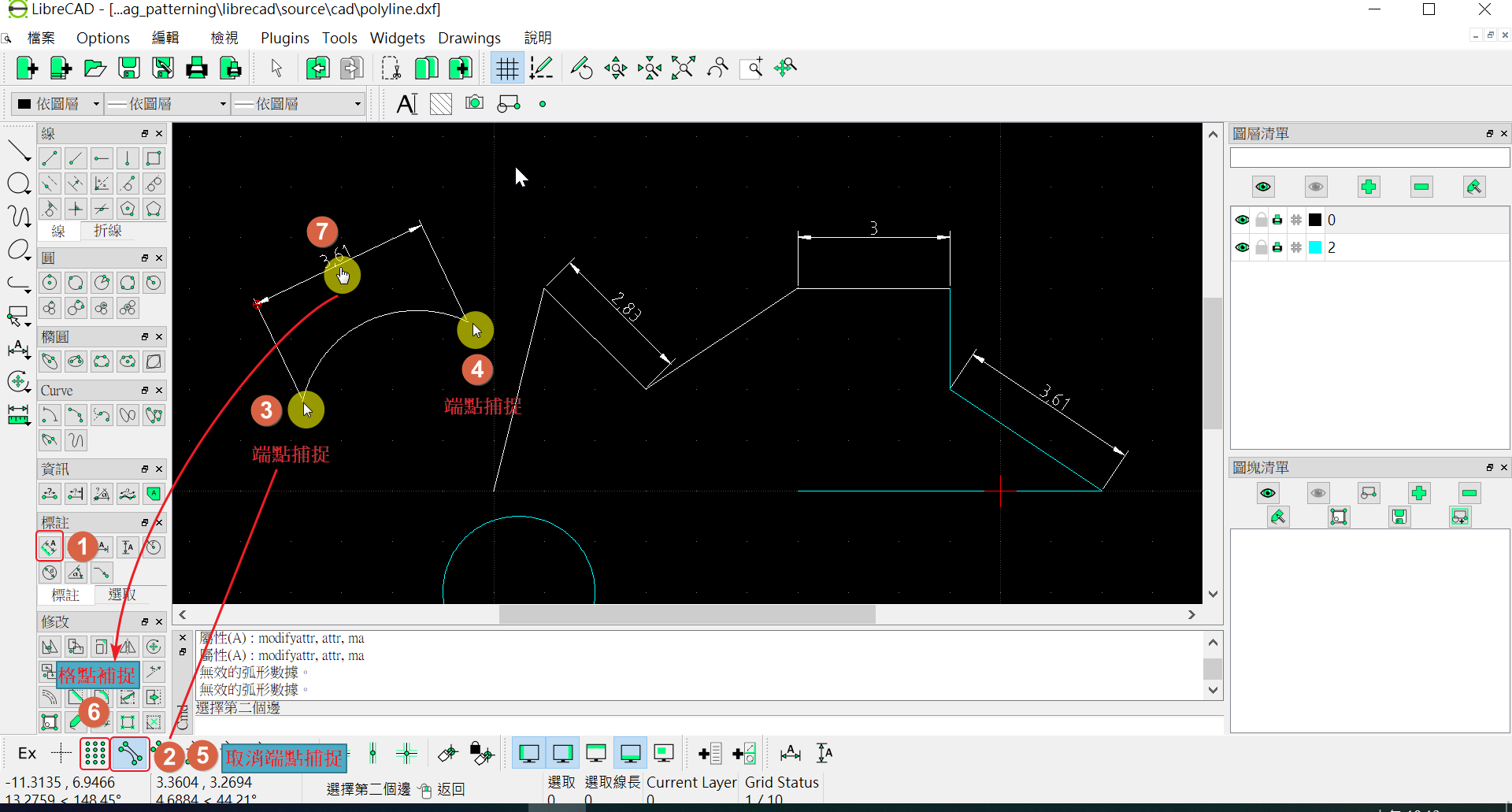

對齊元件

../_images/dimension_002.png

線性

二點距離及角度的指定作為標註,角度如果沒有設定,預設空白為0度,也就是水平線的標註.除了直接輸入角度之外,在工具列選項中也提供了水平及垂直鍵可以點選 自動填入0及90度 angle .

指令

在指令列指令區輸入:

dr ‣ 指定角度(選項) ‣ se ‣ 滑鼠移至第一個端點 ‣ 滑鼠移至第二個端點 ‣ sg ‣ 標註線移至適當的位置 ‣ Esc

指令列輸入 dr 按 Enter 鍵,進入線性模式,上方元件角度選項輸入角度(選項可不填) angle ,輸入 se 按 Enter 鍵 捕捉端點模式 ,接下來滑鼠移至要標注的第一點按 Enter 鍵 , 再移至第二點按 按 Enter 鍵 ,接下來輸入 sg 按 Enter 鍵 捕捉格點模式 ,標註線移至適當的位置顯示按 Enter 鍵完成,退出按 Esc .

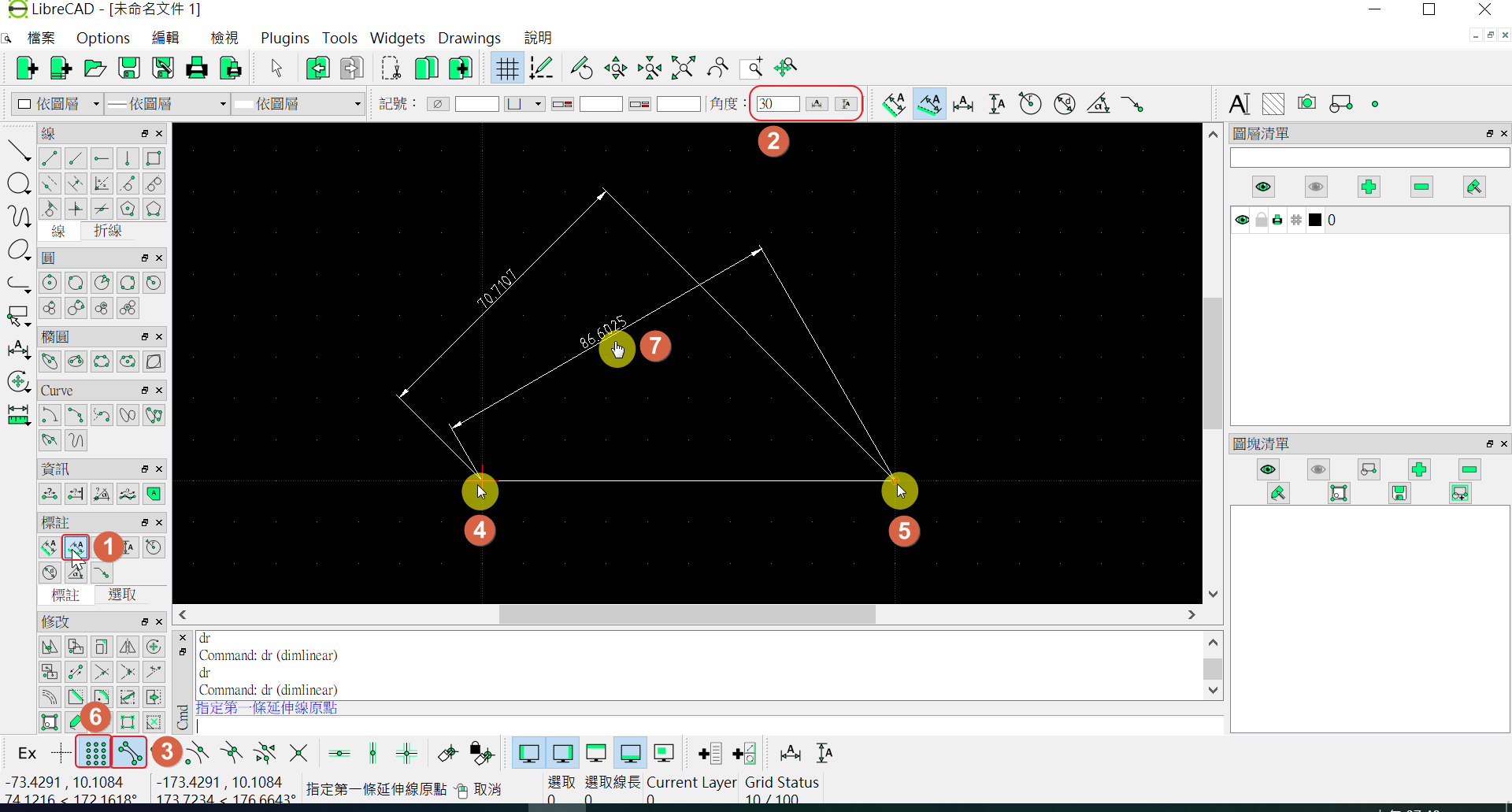

線性元件

../_images/dimension_003.png

水平

以二點間的距離以水平角度作尺寸的標註,通常二點的選擇搭配捕捉端點,尺寸線的位置可以增加格點捕捉.

指令

在指令列指令區輸入:

dh ‣ se ‣ 滑鼠移至第一個端點 ‣ 滑鼠移至第二個端點 ‣ sg ‣ 標註線移至適當的位置 ‣ Esc

指令列輸入 dh 按 Enter 鍵,進入水平模式,輸入 se 按 Enter 鍵 捕捉端點模式 ,接下來滑鼠移至要標注的第一點按 Enter 鍵 , 再移至第二點按 按 Enter 鍵 ,接下來輸入 sg 按 Enter 鍵 捕捉格點模式 ,標註線移至適當的位置顯示按 Enter 鍵完成,退出按 Esc .

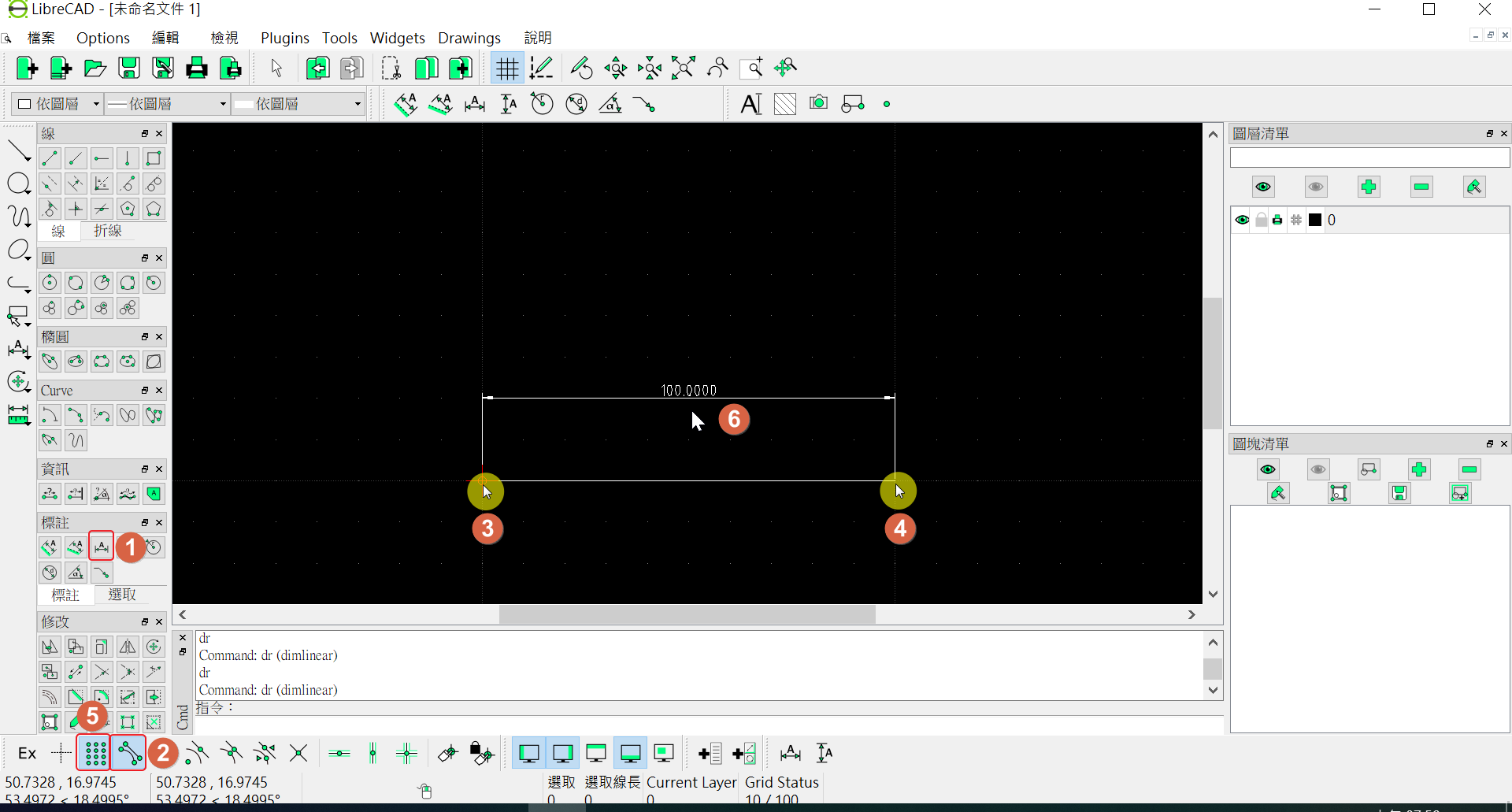

水平元件

../_images/dimension_004.png

垂直

以二點間的距離以垂直角度作尺寸的標註,通常二點的選擇搭配捕捉端點,尺寸線的位置可以增加格點捕捉.

指令

在指令列指令區輸入:

dv ‣ se ‣ 滑鼠移至第一個端點 ‣ 滑鼠移至第二個端點 ‣ sg ‣ 標註線移至適當的位置 ‣ Esc

指令列輸入 dv 按 Enter 鍵,進入垂直模式,輸入 se 按 Enter 鍵 捕捉端點模式 ,接下來滑鼠移至要標注的第一點按 Enter 鍵 , 再移至第二點按 按 Enter 鍵 ,接下來輸入 sg 按 Enter 鍵 捕捉格點模式 ,標註線移至適當的位置顯示按 Enter 鍵完成,退出按 Esc .

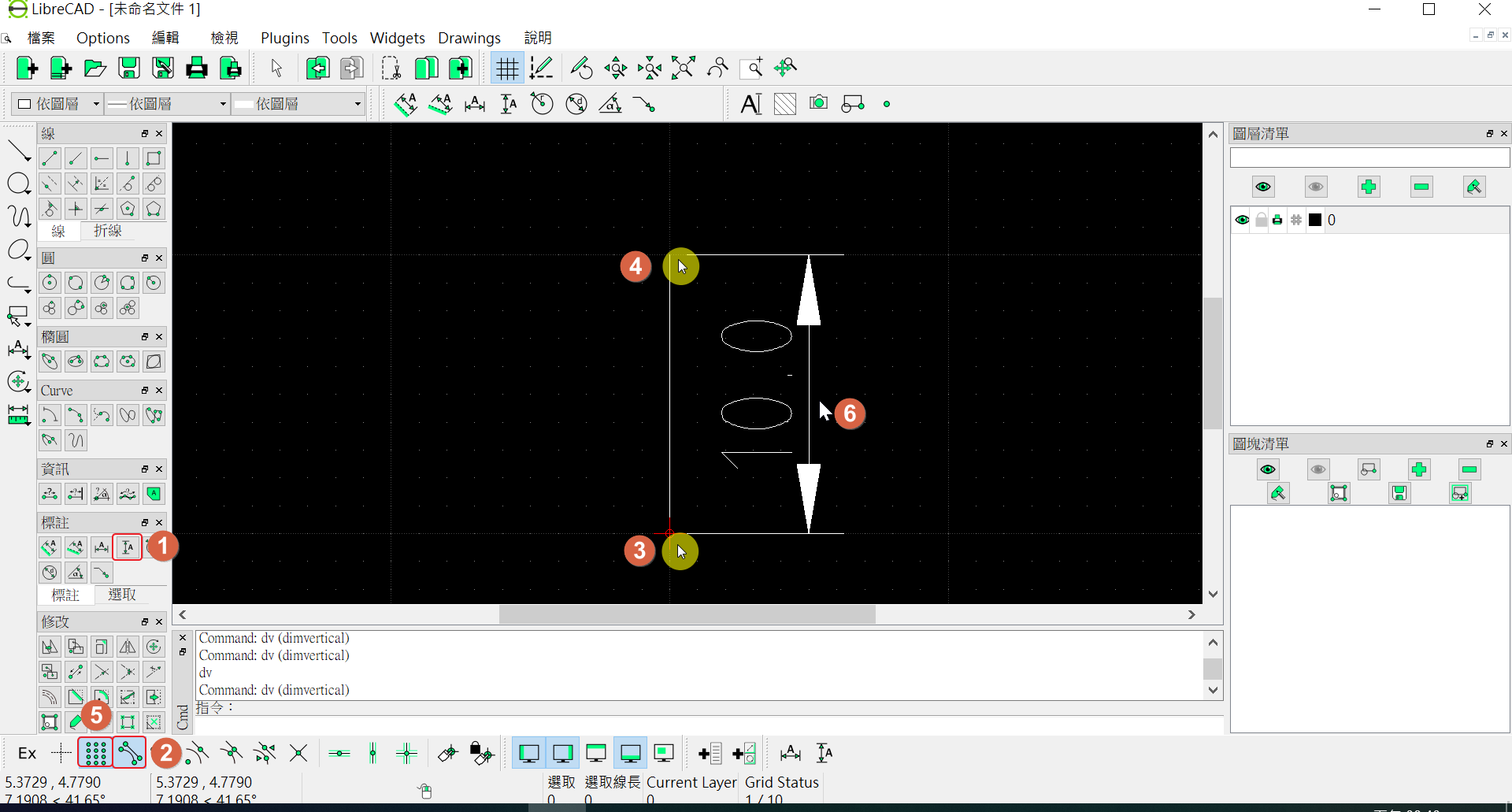

垂直元件

../_images/dimension_005.png

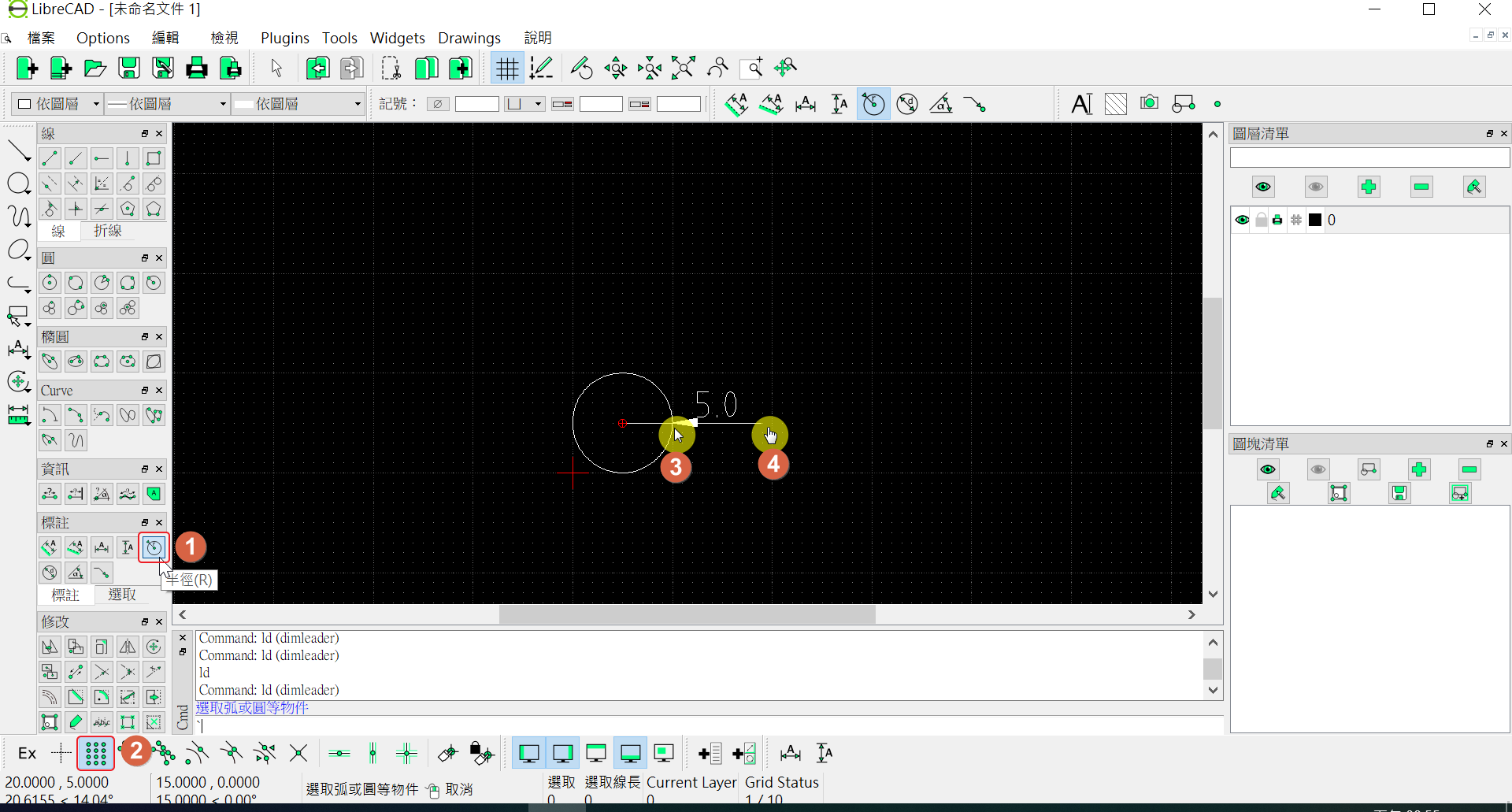

半徑

標註圓或弧半徑

../_images/dimension_006.png

直徑

標註圓或弧直徑,同半徑操作方式.

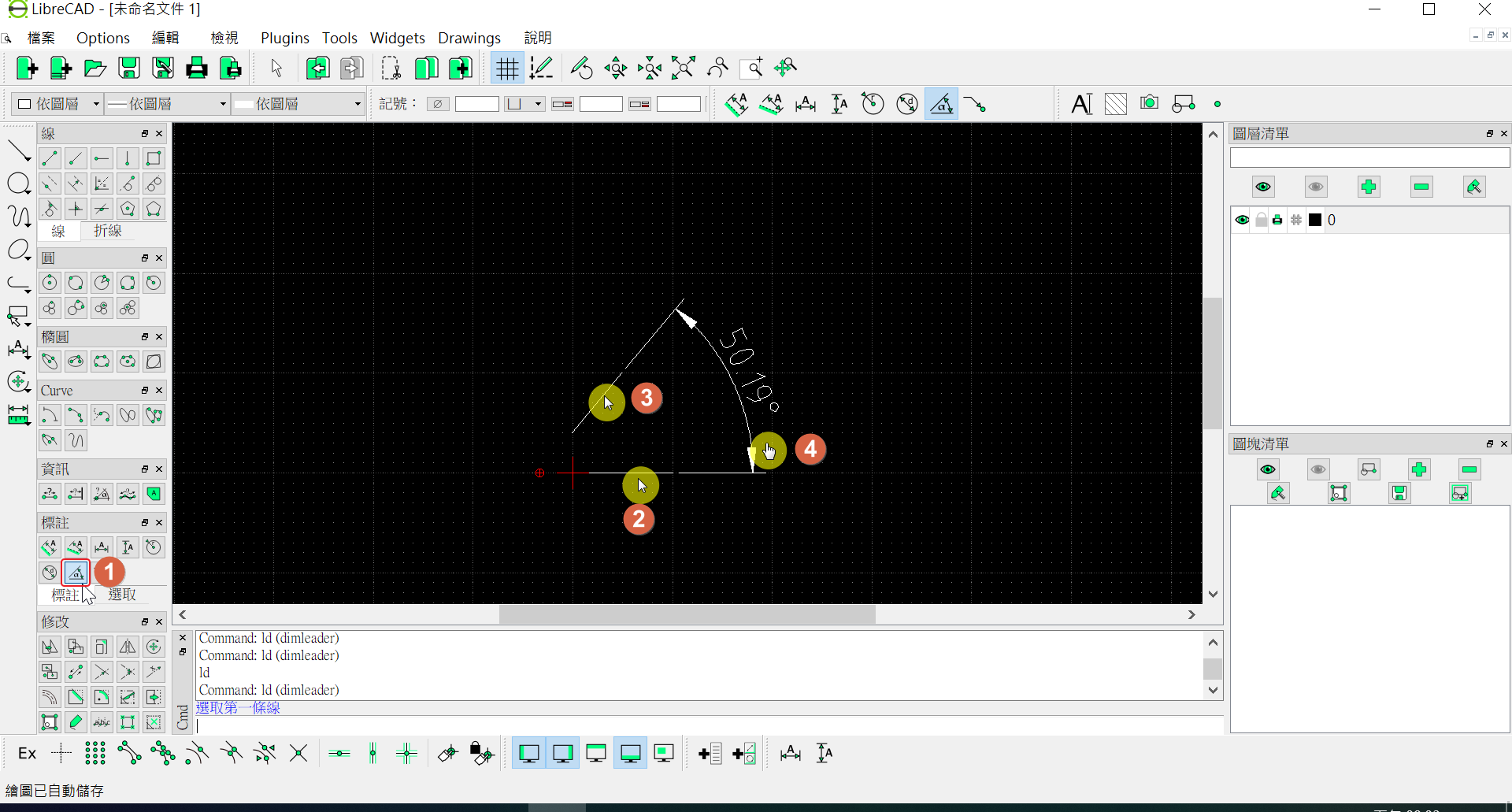

角度

標註指定二線的角度.

../_images/dimension_007.png

引線

標註引線.

指令

在指令列指令區輸入:

ld ‣滑鼠移至引線開頭點選 ‣ se ‣ 滑鼠移至引線第二點選 ‣ 滑鼠移至引線第三點選 ‣ 右鍵完成 ‣ Esc

指令列輸入 ld 按 Enter 鍵,進入引線模式,滑鼠移至引線開頭點選,輸入 se 按 Enter 鍵 捕捉端點模式 ,滑鼠移至引線第二點選 , 滑鼠移至引線第三點選 ,右鍵完成,退出按 Esc .

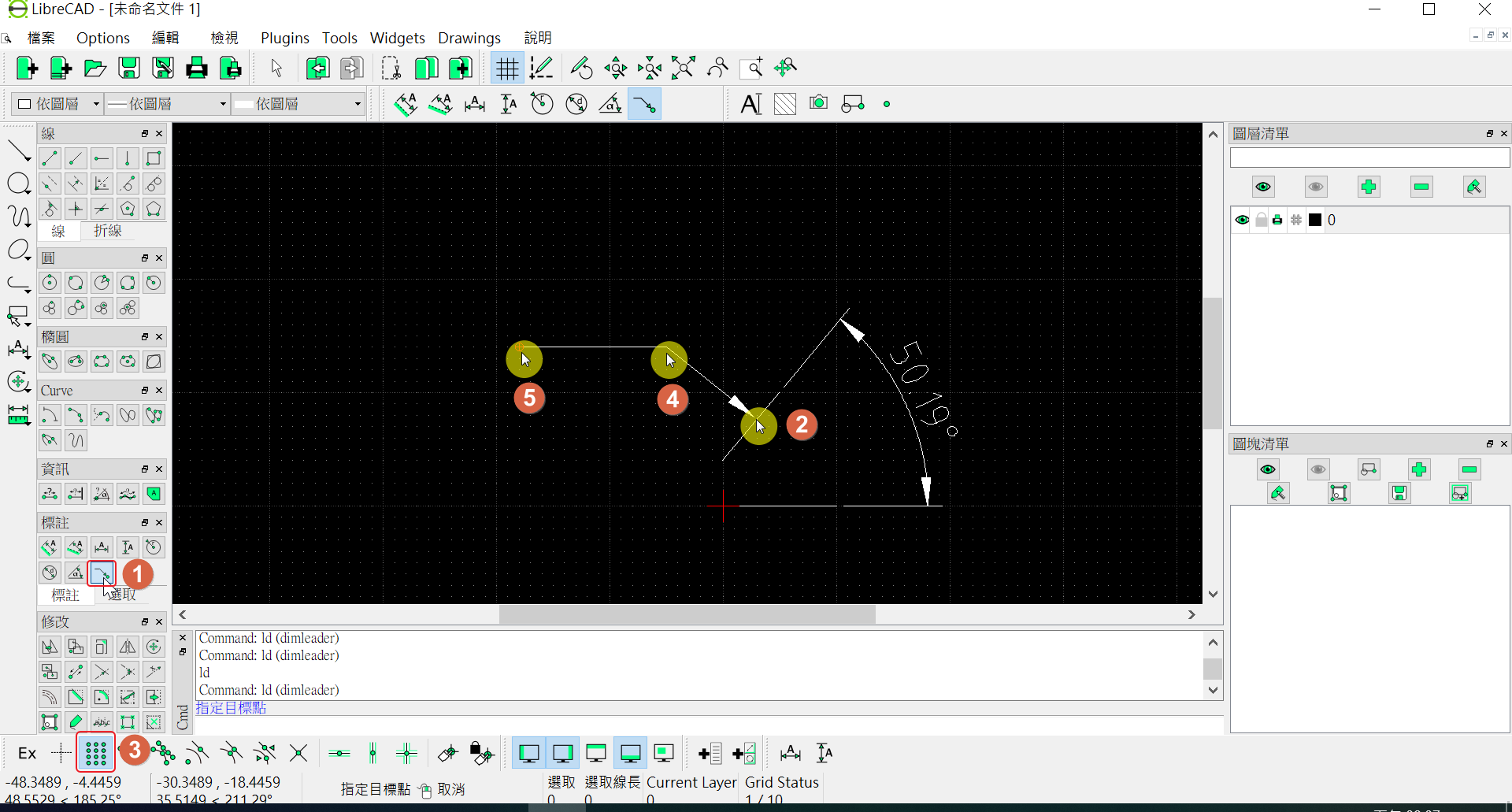

引線元件

../_images/dimension_008.png

標註指令列表

動作 工具 指令
對齊 DimAligned da
線性 DimLinear dr
水平 DimLinearHor dh
垂直 DimLinearVer dv
引線 DimLeader ld
